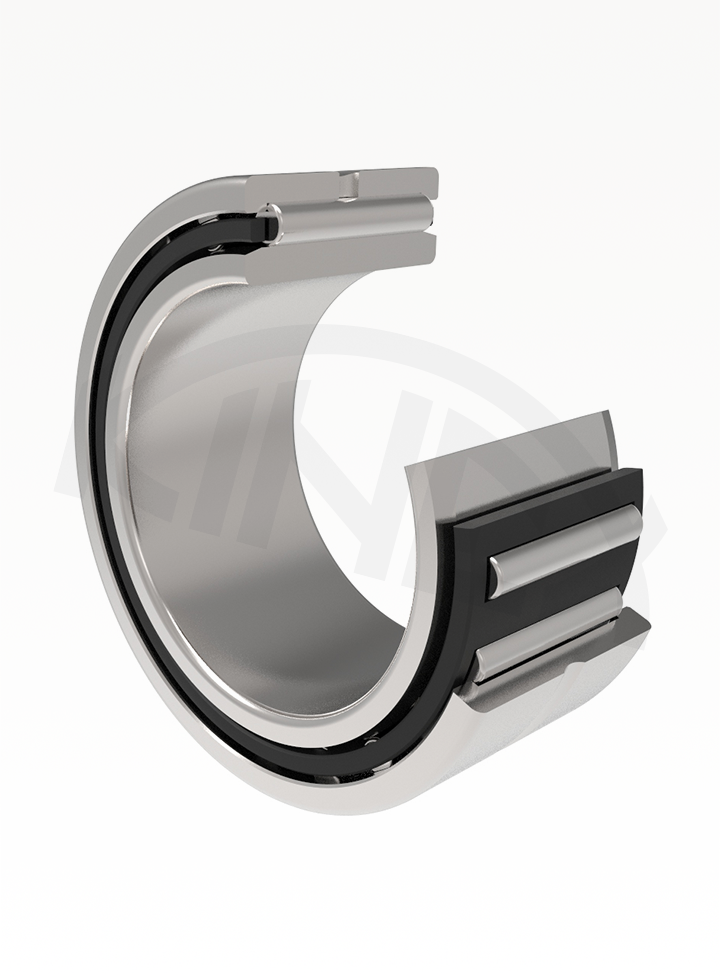

Подшипники игольчатые без внутреннего кольца и с внутренним кольцом это подшипники качения для высоких нагрузок с пространственной несложной конструкцией. Игольчатые ролики расположены параллельно оси в прочном сепараторе и имеют фиксированный допуск диаметра 2 мкм. Наружное кольцо с бортиками и сепаратор с игольчатыми роликами составляют одно целое.

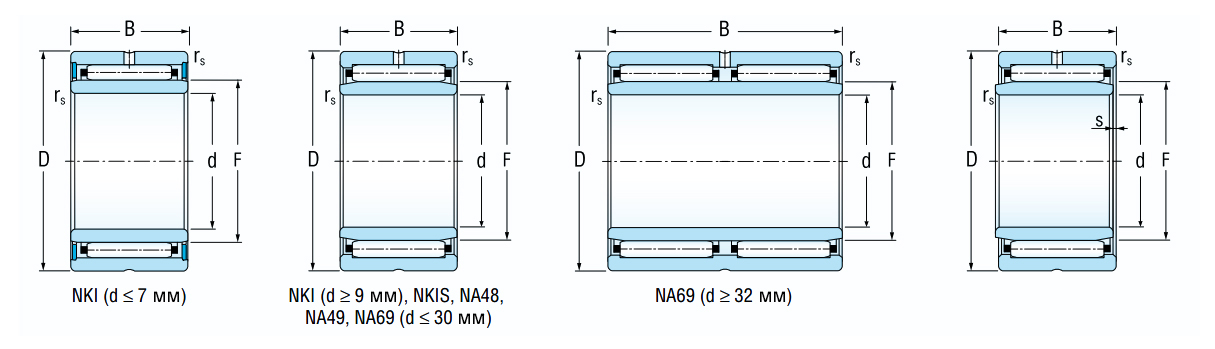

Игольчатые подшипники с бортиками с внутренним кольцом поставляются таких типов: NKI, NKIS, NA48, NA49, NA69.
Конструкция с внутренним кольцом используется тогда, если нет возможности на валу сделать дорожку качения. Наружное кольцо с сепаратором и внутреннее кольцо могут быть собраны по отдельности. Учитывая производственные допуски и температурное расширение присоединительных частей в эксплуатации, не должны превышаться значения сдвига „s“, указанные в таблицах размеров. В случае если табличные размеры недостаточны, разрешено игольчатые подшипники комбинировать с более широкими кольцами IR и LR, чем те которые указаны в таблицах размеров. Для смазывания подшипники имеют канавку и отверстие, за исключением подшипников NKI с d ≤ 7 мм.
Основные размеры подшипников роликовых радиальных игольчатых однорядных, приведены в таблицах размеров и соответствуют международным размерным планом ISO 1206
Обозначение подшипников роликовых радиальных игольчатых однорядных в базовом исполнении приведено в таблицах размеров.
Подшипники роликовые радиальные игольчатые однорядные в основном изготавливаются по классу точности Р0 (знак Р0 не указывается). Для особых случаев укладки, когда к точности предъявляются более высокие требования поставляются подшипники более высокого класса точности Р6.
Обыкновенно выпускаемые подшипники роликовые радиальные игольчатые однорядные имеют нормальный радиальный зазор, который не обозначается. Для особых случаев установок поставляются подшипники с уменьшенным (С2) или увеличенным радиальным зазором (С3, С4, С5). Для игольчатых подшипников с внутренним кольцом величина радиального зазора соответствует норме ISO 5753-1.
Роликовые радиальные подшипники игольчатые однорядные имеют стальной сепаратор, который не маркируется. Для особых случаев установки производятся некоторые подшипники имеющие полиамидный сепаратор, маркируемый TV. Поставку подшипников с таким сепаратором необходимо заранее согласовать.
У подшипников роликовых игольчатых с внутренним кольцом, взаимное самоустанавливание колец очень малое. Допустимое значения самоустанавливания – до 2’. Самоустанавливание зависит от внутренней конструкции подшипника, радиального зазора в эксплуатации а также от сил и моментов, действующих на подшипник. По этой причине указано только приблизительное значение.
Радиальная эквивалентная динамическая нагрузка
Pr = Fr [кН]
Радиальная эквивалентная статическая нагрузка
Por = Fr [кН]
