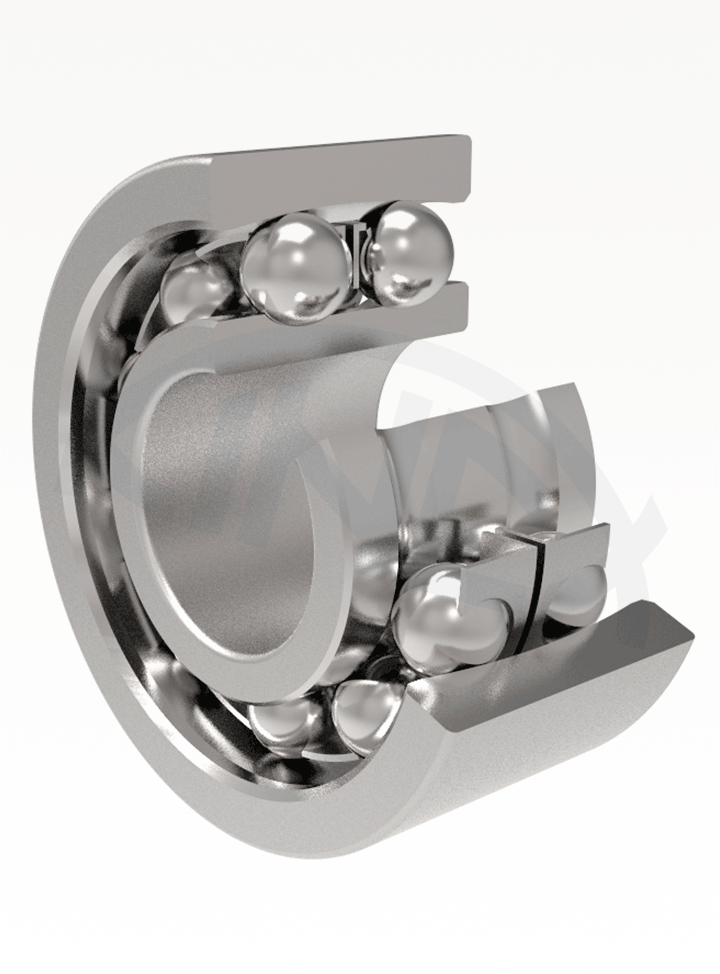

Шариковые подшипники двухрядные самоустанавливающиеся имеют два ряда шариков и сферическую дорожку качения на наружном кольце. Этим обеспечивается определенное наклонение внутреннего кольца по отношению к наружному кольцу около центра подшипника без того, чтобы этим нарушилась функциональность самого подшипника.
Данные подшипники подходят для посадок, где предполагается определенная несоосность отверстий в корпусах, или же прогиб и вибрация вала при большом взаимном расстоянии подшипников. Подшипники неразъемные. Учитывая их малый стыковой угол и неидеальное прилегание шариков к дорожкам качения, их не рекомендуют для восприятия больших аксиальных сил. Подшипники производятся с прямым или конусным отверстием.
Основные размеры шариковых подшипников двухрядных сумоустанавливающихся, приведенных в размерных таблицах, которые соответствуют международной норме размеров ISO 15. Размеры зажимных втулок соответствуют международной норме ISO 113.
Обозначение подшипников базового производства и подшипников с конусным отверстием (K) указано в размерных таблицах. Отличие от базового производства, обозначается дополнительными знаками.
Шариковые подшипники двухрядные самоустанавливающиеся производятся с нормальным или конусным отверстием (K), с конусностью 1:12, как указано в таблицах размеров.
Подшипники крепятся на круглых валах при помощи зажимных втулок. Обозначение втулок к определенным подшипникам указано в табличной части данной публикации.
Шариковые подшипники двухрядные самоустанавливающиеся имеют стальной сепаратор, который не обозначается. Подшипники серии 12, 13 имеют однорядный сепаратор, а подшипники серии 22, 23 имеют двухрядный сепаратор. Для особых случаев посадки изготавливаются подшипники с полиамидным сепаратором, который имеет обозначение TNGH. Поставку подшипников с такими сепараторами необходимо согласовать заранее.
Шариковые подшипники двухрядные самоустанавливающиеся при серийном изготовлении имеют класс точности Р0 (знак P0 не указывается). Для особых случаев установки, очень точных или работающих при высоких частотах вращения, производятся подшипники с высшим классом точности Р6.
Серийно производимые шариковые подшипники двухрядные самоустанавливающиеся имеют нормальный радиальный зазор, который не обозначается. Для особых случаев посадки производятся подшипники с уменьшенным (C2) или увеличенным (C3, С4) осевым зазором.
Шариковые подшипники двухрядные самоустанавливающиеся могут отклоняться от центра, при этом не нарушая нормальную работу подшипника и табличные данные.
| Тип подшипника | Допустимое наклонение |
|---|---|
| 13, 23 | 3° |
| 12, 22 | 2°30´ |
Pr = Fr + Y1 Fa для Fa/Fr ≤ e
Pr = 0,65 Fr + Y2 Fa для Fa/Fr > e
Значения коэффициентов e, Y1, Y2 для определенных подшипников указаны в таблице размеров.
Por = Fr + Yo Fa
Значения коэффициентов Yо для определенных подшипников указаны в таблице размеров.
